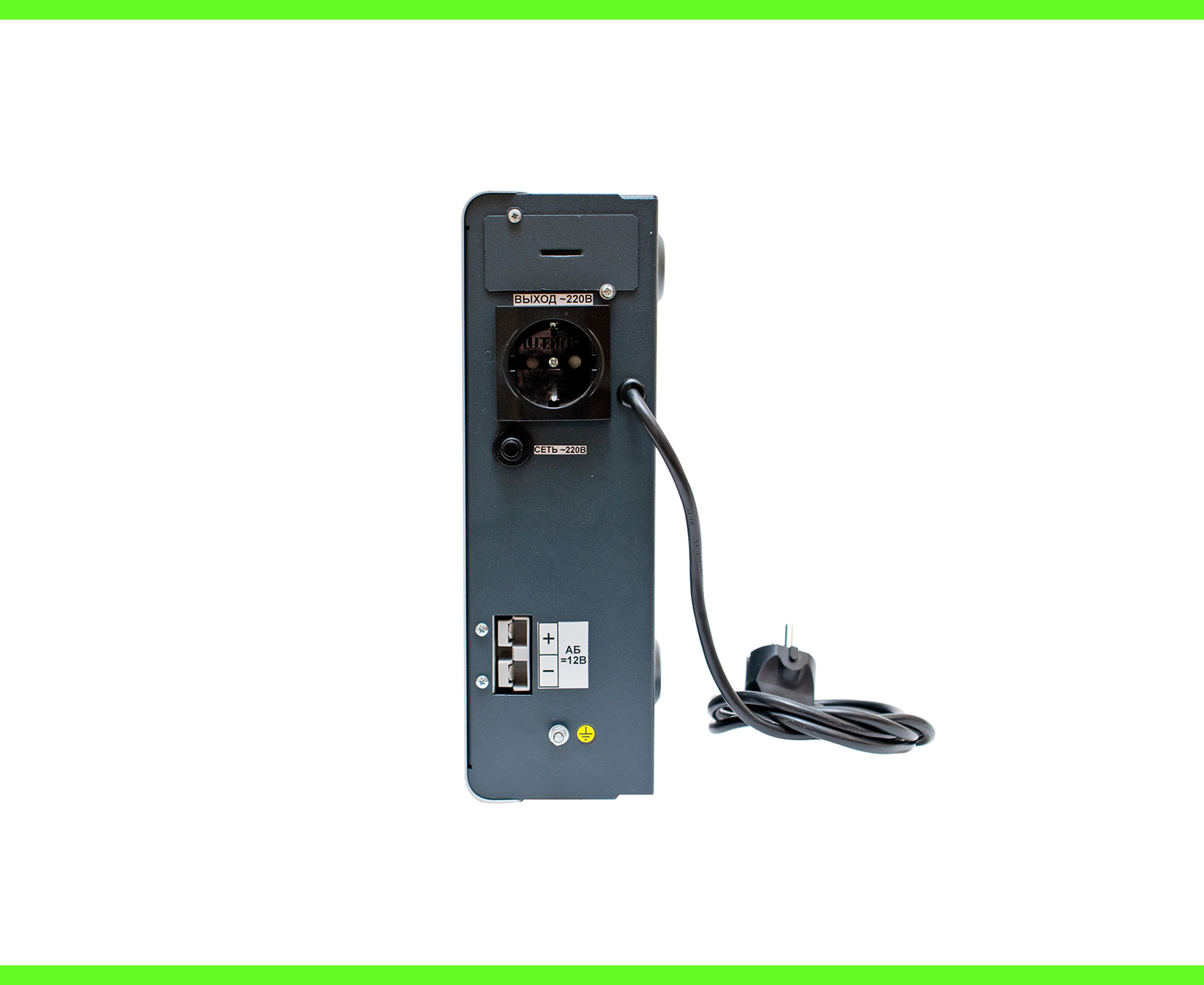

ИБП Штиль SW300L 225Вт 300ВА серый

Общие

Число фаз 1 в 1

Страна производитель Россия

Режимы работы on-line, автономный, байпас, ECO

Активная мощность, кВт 0,225

Полная мощность, кВА 0,3

Топология on-line (с двойным преобразованием)

Форм-фактор настенный

Входные характеристики

Плавный пуск да

Потребляемая мощность в режиме холостого хода, Вт 16

Максимальный входной ток, А 1,9

Входной коэффициент мощности 0,99

Допустимый диапазон входной частоты, Гц 45-65

Номинальная входная частота, Гц 50

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -15)

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +10)

Предельный диапазон входного напряжения, В 90-295

Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Номинальное входное напряжение, В 230

Совместимость с генератором да

Тип входной сети однофазная трехпроводная (L, N, PE)

Максимальный ток байпаса, А 4,5

Выходные характеристики

Тип выходного напряжения однофазное

КПД при работе через байпас или в режиме ECO, % 99

Крест-фактор 3:1

Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке

Максимальный выходной ток, А 1,2

Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)

Диапазон настройки выходного напряжения, В 210-240, шаг 5

Номинальное выходное напряжение, В 230

Форма выходного напряжения чистая синусоида

Точность стабилизации выходного напряжения, % ±2

Выходной коэффициент мощности 0,75

Точность стабилизации выходной частоты (при работе от АБ), % ±0,2

Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с

Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с

КПД в режиме on-line, % 91

КПД в автономном режиме, % 82

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 7

Аккумуляторные батареи (АБ)

Время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости внешних АБ

Функционал управления АБ защита от глубокого разряда (LVD), термокомпенсация заряда, 10-ти секундный тест АБ

Холодный старт да

Номинальный ток заряда встроенного ЗУ, А 6

Номинальное напряжение АБ, В 12

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Наличие встроенных батарей нет

Защита

Защита от аварии в ИБП электронная аварийная защита

Защита от «глубокого» разряда батарей да

Электронный автоматический байпас да

Перегрузка по выходу электронная защита c автовосстановлением

Короткое замыкание электронная защита c автовосстановлением

Перегрев электронная защита c автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Панель управления и интерфейсы

«Сухие» контакты опция (требуется установка карты мониторинга)

RS-232 опция (требуется установка карты мониторинга)

Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

Функциональные клавиши «Вкл», «Откл», «Смена режима»

Светодиодная индикация состояние, байпас, батарея

mini-USB опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet опция (требуется установка карты мониторинга)

RS-485 опция (требуется установка карты мониторинга,

обмен данными только с оборудованием «Штиль»)

Датчик температуры опция (требуется установка карты мониторинга)

Подключение

Входная сеть сетевой кабель с евровилкой

Нагрузка (выходные разъёмы) EURO F-type с заземлением (1 шт.)

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения конвекционное (безвентиляторное)

Относительная влажность, % от 0 до 80 (без конденсата)

Рабочая высота, м до 3000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 283х285х93

Габаритные размеры ВхШхГ (в упаковке), мм 330х330х140

Масса, кг 4

Цвет корпуса серый
